深圳宏力捷電子是有21年P(guān)CB設計經驗，擁有專業PCB設計工程師團隊的PCB設計公司，專業提供各類多層、高密度、工控、安防、智能家居等電路板產品PCB設計服務，接下來為大家介紹PCB設計布線的優先次序。

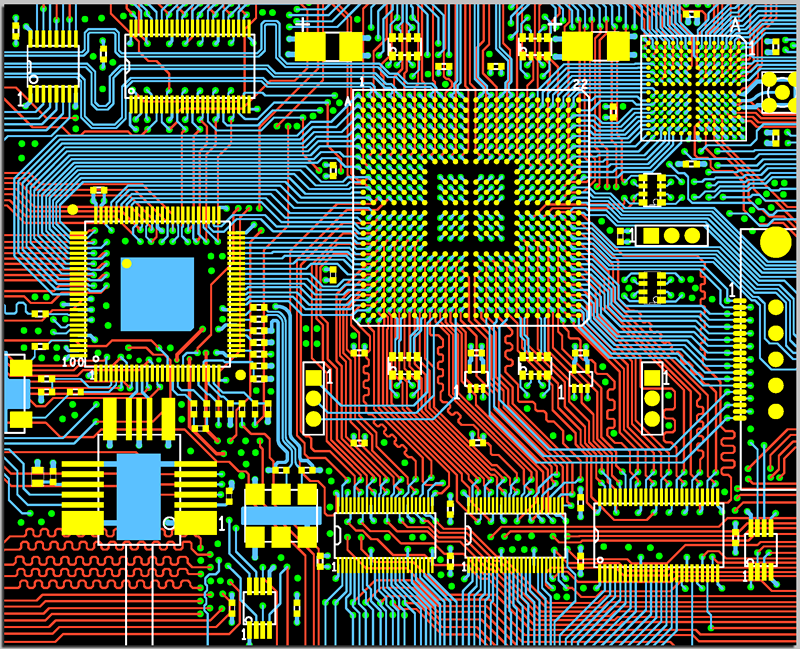

PCB設計布線的優先次序
1. 鍵信號線優先：摸擬小信號、高速信號、時鐘信號和同步信號等關鍵信號優先布線
2. 密度優先原則：從單板上連接關系最復雜的器件著手布線。從單板上連線 最密集的區域開始布線
注意點：
1. 盡量為時鐘信號、高頻信號、敏感信號等關鍵信號提供專門的布線層，并保證其最小的回路面積。必要時應采取手工優先布線、屏蔽和加大安全間距等方法。保證信號質量。
2. 電源層和地層之間的EMC環境較差，應避免布置對干擾敏感的信號。
3. 有阻抗控制要求的網絡應盡量按線長線寬要求布線。
