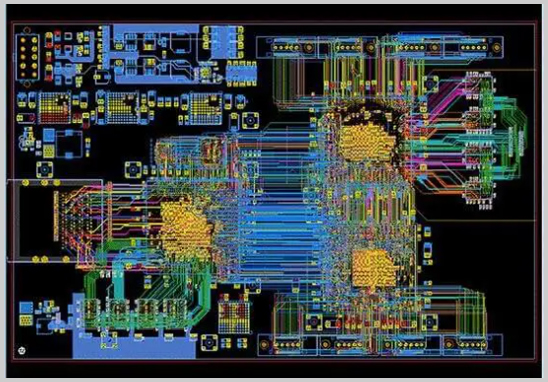

靜電放電（ESD）是影響PCB設計和電子產品可靠性的主要因素之一。隨著電子產品設計的復雜性不斷提高，尤其是在高精度多層PCB、BGA封裝以及盲孔/埋孔設計中，靜電放電的破壞性也愈發明顯。合理的ESD防護不僅能夠保障電路板的穩定性，還能延長產品壽命。
ESD損害的影響和危害
ESD（靜電放電）是由靜電荷在不同電位之間放電時產生的瞬間放電現象。它可以在極短時間內產生高電壓和強電流，對PCB上的電子元器件造成不可逆的損害，甚至導致整個電路板失效。具體表現為：
- 電路短路或開路：ESD沖擊可能導致電路上的焊接點破裂或元器件損壞，影響正常功能。
- 信號完整性問題：ESD會干擾信號傳輸，導致誤碼、噪聲增大等問題。
- 產品壽命縮短：ESD的累積損傷可能在短時間內導致產品故障，降低使用壽命。
因此，針對ESD的防護在PCB設計中至關重要，特別是在高精密和多層設計中，合理的防護設計可以有效提升產品的可靠性和耐用性。
PCB設計中減少ESD損害的技巧
1. 布局優化
- 保持敏感元件距離：將ESD敏感元件放置在PCB板的中心位置，遠離板邊，降低直接受到靜電沖擊的風險。
- 增大接地面積：提供更大的接地平面，以便迅速將靜電分散到接地，減少對電子元件的干擾。
- 合理布線：信號線與電源線保持足夠距離，減少電磁干擾（EMI）和靜電耦合。特別是高速信號布線，應避免接近板邊和高電位區域。
2. 增加靜電屏蔽層
- 地平面和電源層：將電源層和地平面分布在PCB的不同層級，以增加電磁屏蔽效果。通過在地平面上加入防護層，可以有效減少ESD的傳播途徑。
- 接地防護：通過多點接地和過孔連接設計，將靜電更迅速地引導至地，防止靜電在PCB表面累積。
3. 使用合適的保護元件
- 瞬態抑制二極管（TVS）：在關鍵電路和信號線上安裝TVS二極管，以在ESD沖擊發生時快速吸收靜電，保護下游元器件。
- 電容、電感等濾波元件：在輸入端和敏感器件附近加入濾波電容，降低ESD能量進入敏感電路的風險。
4. 材料選擇
- 防靜電材料：采用具有防靜電特性的PCB材料，比如高分子ESD防護涂層等材料，在PCB表面形成防護層，抵御靜電積聚。
- ESD安全的覆銅層：適當使用覆銅可以有效地分散靜電，減少高電位電荷對元件的影響。覆銅層需與地層相連，以便靜電能夠更快地釋放到地。
5. 測試與驗證
- 在PCB制造完成后進行ESD測試和模擬實驗，確保板材在實際應用中能夠有效防護靜電。通過對測試結果的分析，不斷優化PCB的防護設計，提高產品的ESD耐受性。
我們的服務優勢：讓您的設計更可靠
作為一家專業的PCB設計公司，我們提供從設計到生產的一站式服務，專注于多層、高精密PCB設計。我們擁有豐富的ESD防護設計經驗，能夠?yàn)榭蛻舳ㄖ品咸囟☉?yīng)用需求的防護方案。我們公司設計的PCB可承載BGA封裝、盲孔/埋孔等復雜結構，結合先進的ESD防護技術，保障電路板在各種環境下的穩定運行。此外，我們的設計團隊熟悉各種靜電防護規范和標準，致力于為客戶提供可靠、安全的高性能PCB設計。
為什么選擇我們的PCB設計服務？
- 經驗豐富的技術團隊：我們的工程師團隊具備多年高精密PCB設計經驗，擅長應對復雜結構和防護需求。
- 定制化防護設計方案：根據客戶產品的具體應用環境，我們提供專業的ESD防護方案，確保電路板在實際應用中具備卓越的防護能力。
- 全流程服務：從原理圖設計到PCB布局、材料選擇，再到ESD防護測試，我們?yōu)榭蛻籼峁┤鞒淘O(shè)計服務，為您節省時間和成本。
- 高效的交付保障：我們擁有完善的項目管理體系和質量控制流程，確保每一個項目按時完成，并符合質量標準。
合理的ESD防護設計是保證PCB可靠性的重要因素。我們公司專注于提供專業的高精密PCB設計服務，針對ESD防護有著深入研究，能夠?yàn)榭蛻籼峁┒ㄖ苹脑O(shè)計方案。無論您的產品面臨何種應用環境，我們都將助力您的產品在市場中獲得更高的競爭力。歡迎聯系咨詢我們的PCB設計服務，我們的專家團隊將竭誠為您提供最專業的支持！
