    PCB設計工程師在設計PCB時，往往很想使用自動布線。通常，純數字的電路板(尤其信號電平比較低，電路密度比較小時)采用自動布線是沒有問題的。但是，在設計模擬、混合信號或高速電路板時，如果采用PCB設計軟件的自動布線工具，可能會出現一些問題，甚至很可能帶來嚴重的電路性能問題。

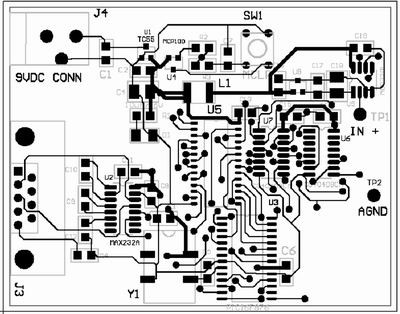

圖1 采用自動布線為圖3所示電路原理圖設計的電路板的頂層



圖2 采用自動布線為圖3所示電路原理圖設計的電路板的底層

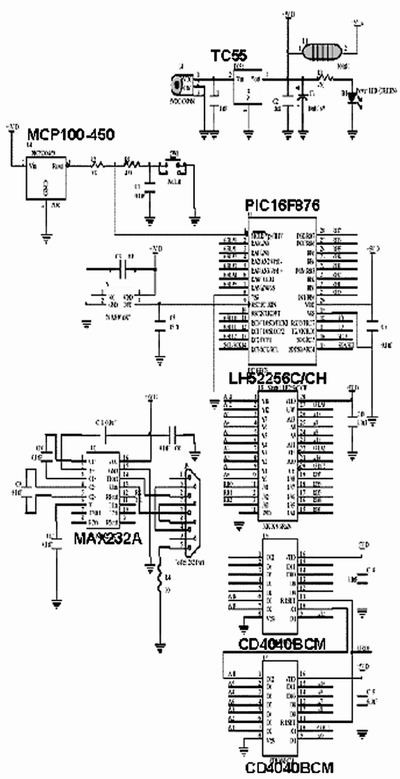

圖3a 圖1、圖2、圖4和圖5中布線的電路原理圖

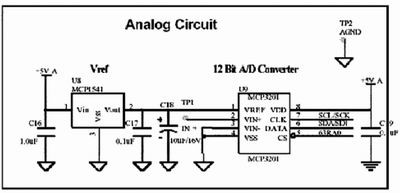

圖3b 圖1、圖2、圖4和圖5中布線的模擬部分電路原理圖



    例如，圖1中顯示了一個采用自動布線設計的雙面板的頂層。此雙面板的底層如圖2所示，這些布線層的電路原理圖如圖3a和圖3b所示。設計此混合信號電路板時，經仔細考慮，將器件手工放在板上，以便將數字和模擬器件分開放置。



    采用這種布線方案時，有幾個方面需要注意，但最麻煩的是接地。如果在頂層布地線，則頂層的器件都通過走線接地。器件還在底層接地，頂層和底層的地線通過電路板最右側的過孔連接。當檢查這種布線策略時，首先發現的弊端是存在多個地環路。另外，還會發現底層的地線返回路徑被水平信號線隔斷了。這種接地方案的可取之處是，模擬器件(12位A/D轉換器MCP3202和2.5V參考電壓源MCP4125)放在電路板的最右側，這種布局確保了這些模擬芯片下面不會有數字地信號經過。

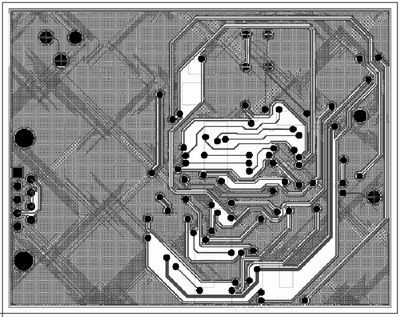

圖3a和圖3b所示電路的手工布線如圖4、圖5所示。在手工布線時，為確保正確實現電路，需要遵循一些通用的設計準則：
盡量采用地平面作為電流回路；
將模擬地平面和數字地平面分開；
如果地平面被信號走線隔斷，為降低對地電流回路的干擾，應使信號走線與地平面垂直；
模擬電路盡量靠近電路板邊緣放置，數字電路盡量靠近電源連接端放置，這樣做可以降低由數字開關引起的di/dt效應。



    這兩種雙面板都在底層布有地平面，這種做法是為了方便PCBA工程師解決問題，使其可快速明了電路板的布線。廠商的演示板和評估板通常采用這種布線策略。但是，更為普遍的做法是將地平面布在電路板頂層，以降低電磁干擾。
