大家在做PCB設計時會不會遇到這種情況，導線與焊盤有白圈，看似好像畫的沒什么問題，但就是不知道哪里錯了。有的人只好把這條線刪了重畫，以此消除錯誤，或者干脆就忽略本錯誤。那么出現這個問題要如何解決呢？接下來深圳PCB設計公司宏力捷電子為大家介紹下。
錯誤的解決辦法：
方法一：按下“T+M”鍵，就消失了，視覺上舒服了。不影響PCB打樣回來后的效果。
方法二：點擊“DXP”->“參數選擇”->“PCB Editor”中，將“在線DRC”前面的勾去掉。比第一種方法好。 其實這兩種方法都是忽略錯誤，這是不對的。
正確的解決辦法：

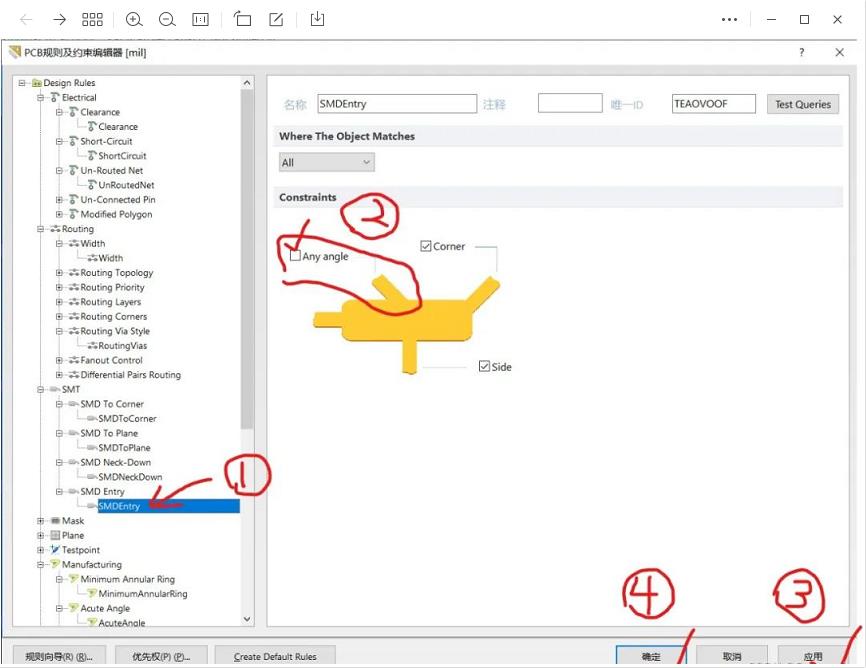

首先我們?cè)诠ぞ邫诶锩孢\(yùn)行設計規則檢查，可以看到一份錯誤報告，根據錯誤提示，在去工具欄里面找到設計規則。然后按下圖操作：
其實就是導線與焊盤的連接的角度問題，勾選any angle（任何角度），就可以從根本上解決此錯誤。因?yàn)槿魏五e(cuò)誤的根本都是可以從規則中找到的。遇到錯誤是要去解決錯誤，而不是忽略它！
深圳宏力捷電子是一家專業從事電子產品電路板設計（layout布線設計）的PCB設計公司，主要承接多層、高密度的PCB設計畫板及電路板設計打樣業務。擁有平均超過10年工作經驗的PCB設計團隊，能熟練運用市場主流PCB設計軟件，專業高效溝通保證PCB設計進度，助您早一步搶占市場先機！
